Le rayon de courbure de la fibre optique

Ce tutoriel est une introduction simplifiée à l’utilisation de la fibre optique pour une installation dans une habitation. Il donne des conseils de bases pour pouvoir installer dans les meilleures conditions un câble fibre optique.

C’est quoi le rayon de courbure de la fibre optique ?



Le rayon de courbure correspond à la manière dont doit-être courbé un câble fibre optique dans un angle. Le câble fibre optique doit être courbé selon un cercle imaginaire. Ce cercle possède un rayon que l’on appelle rayon de courbure.

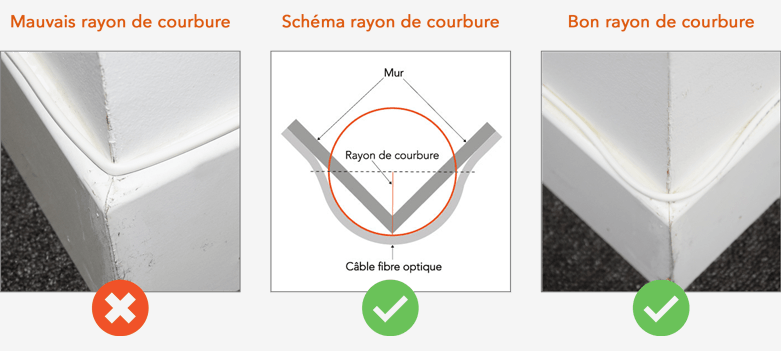

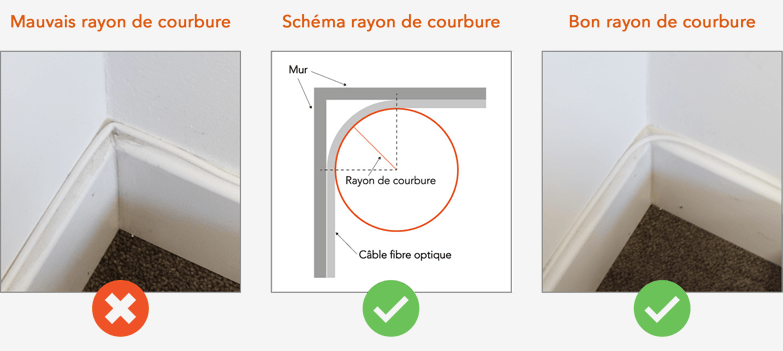

Les exemples ci-dessous mettent en avant cette explication pour un angle intérieur et extérieur :

angle interieur rayon courbure fibre optiqueangle exteiruer courbure fibre optique

Pourquoi faut-il respecter le rayon de courbure de la fibre optique ?



Le respect du rayon de courbure de la fibre optique est essentiel pour le bon fonctionnement d’un réseau à base de fibre optique. Ne pas respecter cette règle engendre principalement deux problèmes : le non-fonctionnement du réseau (pas d’internet) et la détérioration du matériel (câble fibre optique).

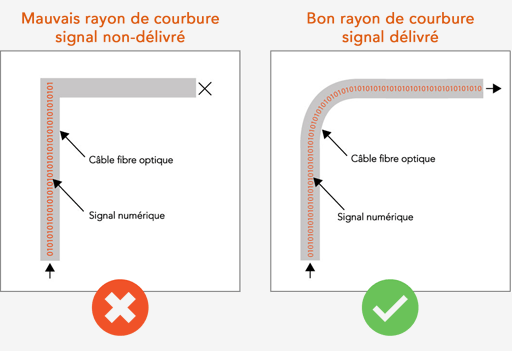

Lorsque, le rayon de courbure n’est pas respecté. Le signal numérique à l’intérieur de la fibre optique n’est pas délivré jusqu’à votre box fibre optique. Plus simplement, il n’y a pas d’accès à internet.

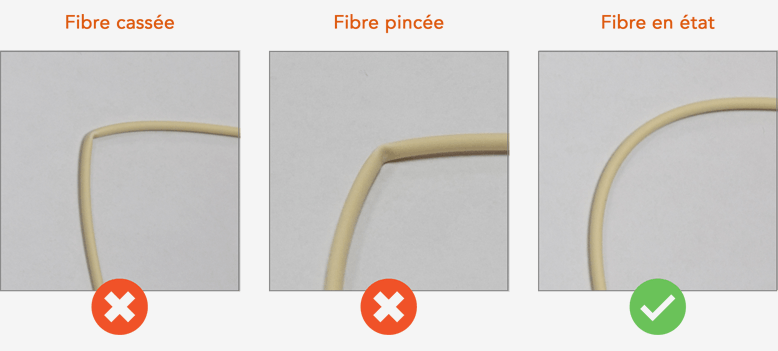

Signal fibre optiqueLe second effet négatif du non-respect du rayon de courbure est la détérioration de votre câble fibre optique. Dans 99% des cas, la fibre optique à l’intérieur du câble est cassée. Le câble est endommagé et n’est plus utilisable. Il faut alors le remplacer dans l’installation par un câble fibre optique neuf.



fibre optique cassé

Comment mettre en place un câble fibre optique en respectant un rayon de courbure ?



Les exemples suivants ont été réalisés avec les câbles fibre optique renforcés FOLAN haute qualité qui ont été conçus pour ces types d’installations.

Il existe plusieurs types d’installation pour un câble fibre optique. Les câbles fibre optique renforcé FOLAN permettent une installation dans une goulotte, dans une gaine. Ils peuvent être aussi collé contre un mur.
