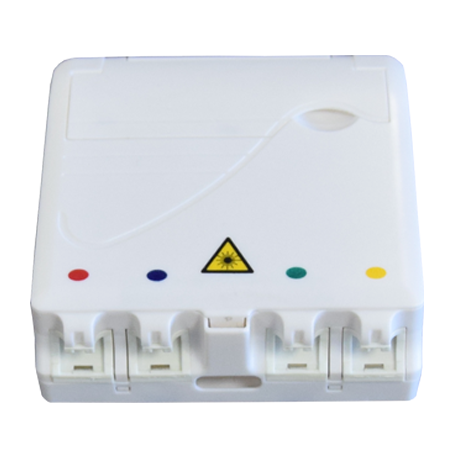

DTIO PTO - Prise Terminale Optique V6 et 4 raccords auto-protégés - Version non équipée

622911003
DTIO PTO - Prise Terminale  Optique V6 et 4 raccord auto-protege
  • DTIO PTO - Prise Terminale  Optique V6 et 4 raccord auto-protege
  • DTIO PTO - Prise Terminale  Optique V6 et 4 raccord auto-protege

Cette Prise Terminale Optique (PTO) V6 également appelée boitier fibre optique est une version non équipée. Point d’arrivée de la fibre optique chez l’abonné, elle a été développée pour les applications résidentielles dans le cadre du déploiement FTTH en Zones très-Denses (ZTD).

  •  - Capacité : 4 FO (fibre optique)
  •  - Entrées de câbles : 4 (pour câble 3,5 à 5,2 mm de diamètre)
  •  - Non équipée d'une fibre (vide)
  •  - Matière : plastique ABS-PC
  •  - Couleur : blanc
  •  - Fixation : murale, sur boîte encastrée ou rail DIN
  •  - Réseau : FTTH

Prise Terminale Optique Boitier optique V6

19,49 € TTC
Quantité :
En stock

Utilisation : DTIO PTO - Prise Terminale Optique V6 et 4 raccords auto-protégés - Version non équipée

Utilisation de la PTO (prise terminale optique)

La Prise Terminale Optique (PTO / DTIO) destinée aux box Internet des abonnés (1 à 4 fibres) se compose de 3 éléments :

  • - 1 couvercle de fermeture
  • - 1 compartiment multizones avec :
    •   - Les entrées de câble et zone d'arrimage
    •   - La zone de lovage
    •   - L'espace de maintien des protections d'épissures
    •   - La zone de brassage : 4 empreintes SC
  • - 1 embase pour fixation murale, boîte encastrée ou rail DIN

Les raccords inclus dans le boitier optique (PTO / DTIO) sont auto-protégés et l'ouverture et la fermeture se fait facilement et rapidement sans outillage spécifique.

Description technique

Le Dispositif de Terminaison Intérieur optique (DTIO) ou Prise Terminale Optique (PTO) V6 a été développé pour les applications résidentielles dans le cadre du déploiement résidentiel (maison et immeuble) du réseau de fibre optique (FTTH) en France.

Simple et compacte, notre boitier optique possède un compartiment multizone accueillant les entrées de câble par dispositif rapide avec collier rilsan et guidage pour sorties gauche et droite via encoche plastique pour faciliter l'installation. Les PTO FTTH FOLAN répondent spécifiquement à toutes les exigences de qualité, fiabilité et d’esthétisme que l’on trouve pour une utilisation domestique avec une intégration et installation facile et discrète.

La PTO permet d’avoir 1 à 4 ports optiques à l’interface SC. Afin d'éviter d'implémenter des bouchons extérieurs additionnels ou un clapet à soulever, les dispositifs de terminaison intérieure optique (DTIO) de notre prise terminale optique FOLAN est équipée de 4 raccords auto-protégé SC Simplex FOLAN breveté dans le but de protéger le cordon abonné de l'arrachement, de l’émission laser et de la poussière et ainsi permettre une connexion et une déconnexion en un seul geste et en toute sécurité, de plus, le boitier permet une entrée de 4 câbles de 3,5 à 5,2 mm de diamètre maximum (suivant le type d'installation choisi).

Les prises terminales optiques s’installent soit par une fixation murale par vis et chevilles (inclus) avec 2 points d'ancrage, soit sur boîte encastrable de 60 mm de diamètre. Ce boîtier permet le raccordement à la box opérateur compatible (Orange, Free, Bouygues, SFR, etc..). La version 5.2 du PTO FOLAN permet d'accueillir 4 épissures thermorétractables d'une longueur de 40mm par fusion et utilise des colliers de serrage en plastique qui offre une protection mécanique accrue des épissures et facilite les manipulations du technicien.

Un espace de maintien des protections d’épissures faites par fusion/soudure et ainsi que la zone de brassage pour 4 sorties de fibres optiques contenant des empreintes de connecteurs de format SC (Subscriber Connector). Le déclipsage du compartiment du DTIO par rapport à son embase ne nécessite aucun outil spécifique et s’ouvre par le biais d’un poussoir.

Fiche technique

Couleur
Blanc
Normes
IK07 (Protection des chocs) & IP30 (Protection étanchéité)
Dimensions (en mm)
80 x 80 x 28mm
Matière
Plastique ABS
Fixation
Murale par vis / Boîte encastrée / Rail DIN
Nombres d'entrées de câble
4
Sorties connectique
4 empreintes au format SC
Rayon de courbure (en mm)
15mm
Zone de lovage / absorption des surlongueurs
1,5m en 250µm / 0,8m en 900µm
Support d'épissures
4 protections thermorétractables individuelles de 40mm
