Mini Kit Dévidoir PTO V6.2 – 2 FO avec Raccords et Pigtails SC/APC – Câble 25m et Œillet de tirage

624911017S

Ce mini kit d’installation comprend une Prise Terminale Optique (PTO) V6.2 avec 2 fibres optiques. La PTO est pré-câblée avec un câble de branchement abonné intérieur, préconnectorisé avec des fiches SC-APC à chaque extrémité. Le câble mesure 25 mètres et possède un œillet de tirage à une extrémité, facilitant ainsi l'installation rapide et simple de la PTO dans le logement de l’abonné.

  • Dimensions du Kit : 220 x 200 x 64 mm
  • Poids : 0,595 kg
  • Matériau de la Boîte : carton micro-cannelure EE30
  • Capacité : 2 fibres optiques (FO)
  • Matériau du Tambour : carton micro-cannelure EE30
29,99 € TTC
Quantité :
En stock

Description technique

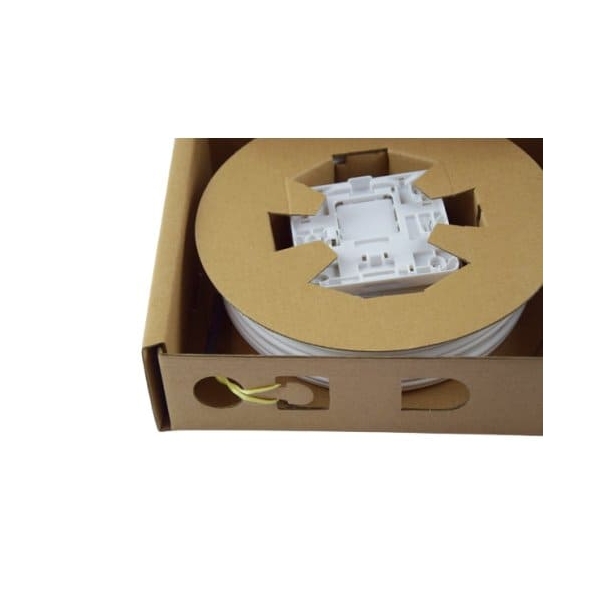

Le mini kit dévidoir est composé d’un carton et d’un tambour en carton permettant l’installation rapide de la prise terminale optique V6.2 précâblée.

La Prise Terminale Optique (PTO) V6.2 est utilisée pour le déploiement FTTH (Fiber To The Home) en Zones Très Denses (ZTD). Elle se place dans les logements individuels ou collectifs, existants ou neufs, pour relier le Point de Branchement Optique (PBO) à la box internet. La PTO est le point d’arrivée de la fibre optique chez l’abonné.

Cette PTO V6.2, disponible avec 1, 2 ou 4 fibres optiques, est préconnectorisée. Elle possède un câble de branchement abonné intérieur préconnectorisé SC-APC, de 25 ou 40 mètres, avec un œillet de tirage en bout de câble. Le type de câble varie selon le nombre de fibres : un kit dévidoir avec 1 ou 2 fibres optiques utilise un câble de branchement abonné de distribution (CBD), tandis qu’un kit avec 4 FO utilise un câble de branchement abonné micromodule (CBMG).

Le mini kit dévidoir permet de dérouler rapidement la PTO et son câble préconnectorisé, facilitant ainsi l’installation de la prise optique dans le logement de l’abonné, sans nécessiter d’opération d’épissurage.

Structure du mini kit dévidoir :

Détails extérieurs du Kit :

  • Carton de 220 x 200 x 64 mm
  • Étiquette du produit
  • Instructions d’utilisation
  • QR code avec instructions vidéo
  • Marquage RPC
  • 2 parties défonçables pour accéder aux composants intérieurs

Détails intérieurs du Kit :

  • Dévidoir en carton
  • Prise terminale optique V6.2 avec son câble
  • Œillet de tirage

Guide d’installation :

La PTO V6.2 avec le mini Kit dévidoir peut s’installer de deux façons : câblage apparent ou encastré avec aiguille de tirage.

Étapes d’installation pour un câblage apparent :

  1. Détacher le volet central
  2. Retirer la notice et la platine
  3. Retirer les caches de fixation
  4. Visser la platine sur le mur
  5. Détacher la languette
  6. Couper le ruban adhésif
  7. Tirer le câble sur 20 cm
  8. Procéder au déroulage
  9. Retirer la PTO à l’aide des parties déchirables
  10. Clipser la PTO sur la platine
  11. Fixer le câble en respectant le rayon de courbure

Étapes d’installation pour un câblage encastré avec aiguille de tirage :

  1. Retirer le volet central
  2. Retirer la notice et la platine
  3. Visser la platine sur la boîte encastrée
  4. Détacher la languette
  5. Couper le ruban adhésif
  6. Tirer le câble sur 20 cm
  7. Attacher le câble à l’aiguille de tirage
  8. Procéder au tirage
  9. Retirer la PTO à l’aide des parties déchirables
  10. Clipser la PTO sur la platine
